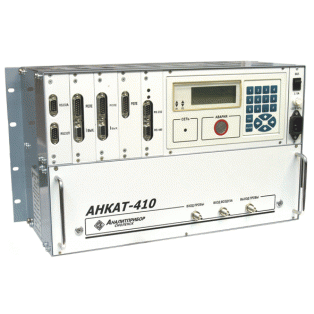

Стационарный многокомпонентный газоанализатор АНКАТ-410 (ИБЯЛ.413252.001)

Описание

Стационарный многокомпонентный газоанализатор АНКАТ-410 предназначен для измерения О2, СО, СО2, NO, NO2, SO2, H2S, HCl, NH3, Cl2, ΣСН, и вычисления NOx, коэффициента избытка воздуха α, СО2 в различных технологических процессах и системах мониторинга экологических выбросов.
   Область применения: топливосжигающие и технологические установки предприятий теплоэнергетики, металлургической, стекольной, химической и нефтехимической промышленности, предприятий производства строительных материалов, железнодорожный транспорт для контроля отработавших газов тепловозов по ГОСТ Р 50953-96, в составе информационно-измерительных систем для вычислений массовых выбросов.

   Принцип действия – для СО2, ΣСН – оптико-абсорбционный, для остальных компонентов – электрохимический.
   Способ забора пробы – принудительный, за счет избыточного давления или с помощью внешнего побудителя расхода.
   Режим работы –  для АНКАТ-410 – 11 ÷ 15 – непрерывный; для остальных исполнений  – циклический.
   Исполнение – общепромышленное, для установки в невзрывоопасных зонах.
   Степень защиты корпуса – IP20.

   Газоанализаторы АНКАТ-410 выпускаются в 16 исполнениях, различающихся перечнем измеряемых компонентов и каналов вычисления, а также количеством используемых электрохимических ячеек.
   Газоанализатор АНКАТ-410-16 применяется для проведения экологических испытаний и регулировки тепловозов и дизель-поездов на пунктах экологического  контроля.

   Достоинства:
- наличие в комплекте поставки методики контроля выбросов промышленных предприятий  с использованием АНКАТ-410, согласованной  ФГУП «НИИ Атмосфера» г. Москва;
- отображение информации со всех каналов на четырехстрочном  жидкокристаллическом индикаторе;
- наличие программно изменяемых порогов сигнализации (Порог 1 и Порог 2) по каждому из каналов;
- возможность выбора с клавиатуры и по каналам RS232 и RS485 вида топлива и ввода: сажевого числа, коэффициентов топлива,  размерности единиц  измерения, текущего времени и даты;
- наличие входных унифицированных аналоговых сигналов 4-20 мА для подключения внешних датчиков (температуры,  атмосферного давления, давления в газоходе, разности давления в газоходе) и питания этих датчиков;
- возможность подключения приборов для измерения массовой концентрации пыли, скорости потока сред, дымомера СМОГ-1, предназначенного для контроля дымности отработавших газов двигателей тепловозов;
- возможность комплектации выносным пультом контроля для удобства регулировки двигателя тепловоза не выходя из кабины машиниста;
- наличие энергонезависимой памяти для хранения до 1000 измерений;
- возможность комплектования шкафом ШПП-410 с устройствами пробоподготовки (обогреваемый или не обогреваемый), пробоотборником различной  длины с возможностью обратной продувки,  импульсной линией транспортирования пробы (обогреваемой или не обогреваемой).

азоанализатор АНКАТ-410 предназначен для непрерывного технологического и экологического контроля технологических и топливосжигающих установок, измеряет концентрации О₂, СО, СО₂, NО, NО₂, SО₂, H₂S, НCL, NН₃, Cl₂, а также для анализа отработавших газов (СО, NО, NО_Х, SСН) тепловозов и других дизельных двигателей.

Область применения газоанализатора АНКАТ410: топливосжигающие и технологические установки предприятий энергетики, металлургической, стекольной, химической и нефтяной промышленностей, предприятия производители строительных материалов, железнодорожный транспорт.

Тип газоанализатора АНКАТ 410 - стационарный.

Метод измерения - электрохимический (по каналам СО₂, SСН - оптикоабсорбционный).

Режим работы газоанализатора АНКАТ-410 - непрерывный или циклический.

Способ забора пробы - принудительный (от внешнего побудителя расхода, либо за счет избыточного давления).

Технические характеристики газоанализатора АНКАТ-410

Примечания:
* - берется большее значение основной погрешности из двух вычисленных;
Свх - содержание определяемого компонента на входе газоанализатора.

Диапазон вычисляемых величин

Газоанализаторы АНКАТ-410 выпускаются в 16 исполнениях, различающихся перечнем измеряемых компонентов и каналов вычисления, а также количеством используемых ЭХЯ.

Примечание: ИКД - инфракрасный датчик СО₂.

Достоинства газоанализатора АНКАТ 410:

- отображение информации со всех каналов на четырёхстрочном жидкокристаллическом индикаторе;
- наличие программно изменяемых порогов сигнализации (Порог 1 и Порог 2) по каждому из каналов;
- возможность выбора с клавиатуры и по каналам RS232 и RS485 вида топлива и ввод: сажевого числа, коэффициентов топлива, выбор размерности единиц измерения, ввод текущего времени и даты;
- наличие 6 реле, программно назначаемых для срабатывания от сигнализаций «Порог 1» или «Порог 2» по выбираемому каналу измерения;
- наличие энергонезависимой памяти для хранения до 1000 измерений;
- наличие 2-х токовых выходов: тип - (0 - 5) или (4 - 20) мА, и соответствие каналу измерения - выбирается программно;
- наличие цифрового выхода RS485 с протоколом обмена MODBUS RTU;
- наличие функции самотестирования с выдачей информации на ЖКИ и по каналам RS232 и RS485;
- возможность подключения приборов для измерения массовой концентрации пыли, скорости потока сред, дымомера СМОГ-1М, предназначенного для контроля дымности отработавших газов двигателей тепловозов;
- возможность комплектации выносным пультом контроля.

Комплект поставки газоанализатора АНКАТ410:

- газоанализатор;
- комплект ЗИП;
- техническая документация;
- CD-диск с программным обеспечением (обработка результатов измерений и вычислений на ПЭВМ).

По отдельному заказу поставляются: баллоны с ПГС, баллон с воздухом кл. 1, индикатор расхода регулируемый ИБЯЛ.418621.002, трубка фторопластовая ФД 4×0,1, электрохимические ячейки.

Для доставки пробы к газоанализатору, ее осушения и чистки, в зависимости от конкретных условий эксплуатации, состава анализируемой среды, длины линии, места установки газоанализатора, совместно с газоанализатором, по отдельному заказу может комплектоваться следующими устройствами:
1) пробозаборник;
2) линия транспортирования пробы;
3) шкаф для установки газоанализатора на открытых площадках;
4) шкаф для установки газоанализатора внутри помещений.

Пробоотборник: термостойкое газоотборное устройство, которое предназначается для отбора и предварительной очистки (фильтрации) пробы, предусматривающее возможность обратной продувки. Может комплектоваться трубкой Пито с целью измерения скорости потока.
Максимальная температура до +500°С.
В зависимости от исполнения, погружная часть может иметь длину: 2000, 1500, 1000,500мм.

Линия транспортирования пробы выполняется в двух модификациях: утепленная и подогреваемая. Материал линии - фторопластовая трубка Ж6х1.

Подсоединение к шкафу и пробоотборнику - ниппельное. Максимальная протяженность линии транспортирования пробы -5м в случае применения электрически обогреваемой линии.
Максимальная длина утепленной линии транспортирования определяется пневматическим сопротивлением линии с учетом характеристик побудителя, встроенного в шкаф.

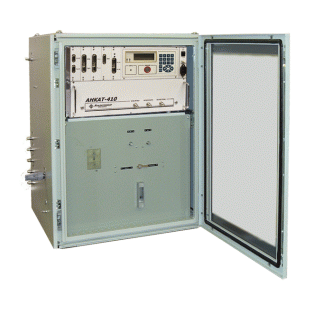

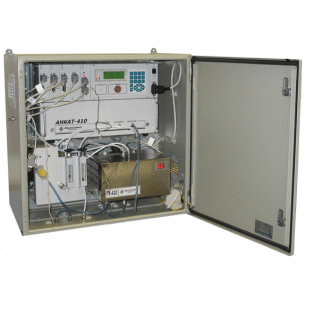

Шкафы для монтажа газоанализаторов и вспомогательного оборудования.
Шкаф предназначен для предохранения газоанализаторов от климатических факторов окружающей среды, доставки, очистки, осушения и сброса анализируемой смеси газов, удаления конденсата, обеспечения продувки датчиков атмосферы воздухом.
Шкафы обеспечивают питание линии транспортирования пробы переменным током 220В/50Гц, автоматическую защиту и возможность монтажа внутри шкафа прибора для измерения скорости потока отходящих газов.

Модификации шкафов
