Анализатор-течеискатель АНТ-3М (АНТ-3М)

Описание

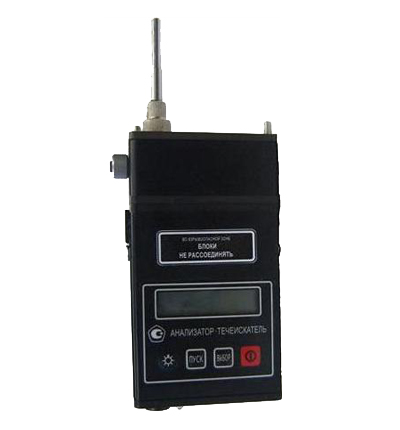

Анализатор-течеискатель АНТ-3М - малогабаритный взрывозащищенный прибор с автономным питанием, предназначенный для контроля содержания паров вредных веществ в воздухе рабочей зоны и довзрывоопасных концентраций.

Для базовой концентрации прибора АНТ-3М (блокфотоионизационногодетектора – ФИД и блок обработки измерений) в соответствии со списком утверждённым в типе СИ можно измерить массовую концентрацию 23 веществ из следующего списка:

№ п/п	Наименования определяемых веществ	Диапазон, мг/м3
1	Бензин,	50-2000
2	Бензин-нефрас,
3	Керосин,
4	Уайт-спирит,
5	Углеводороды алифатические (С4-С10)
6	Пропан-бутан	150-2000
7	Оксид азота,	5-50
8	Тетрахлорэтилен,
9	Трихлорэтилен
10	Бензол	2,5-60
11	Циклогексанон	5-50
12	Стирол	2,5-80
13	Диметилформамид	5-100
14	Бутанол,	5-150
15	Винилхлорид,
16	Пропанол
17	Аммиак	10-150
18	Сероводород	20-200
19	Изобутилен	30-300
20	Ксилол,	25-300
21	Толуол,
22	Этилбензол
23	Бутилацетат,	100-400
24	Метилэтилкетон
25	Этилацетат	25-400
26	Этилцеллозольв	10-400
27	Пропилен	50-500
28	Этилен	100-500
29	Метилтретичный-бутиловый эфир	50-600
30	Циклогексан	10-600
31	Ацетон	100-1000
32	Скипидар	150-1000
33	Фенол	0,15-2,0
34	Этанол	500-2000

* Примечание – прибор градуируется по определяемым веществам в соответствии с приведенным перечнем и требованиями заказчика.

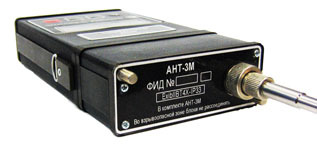

      Для измерения массовой концентрации веществ, к которым нечувствителен ФИД можно подключать сменные блоки на базе электрохимических и инфракрасных детекторов не входящие в базовый комплект поставки. Дополнительная комплектация может производиться как при первичном заказе, так и в процессе эксплуатации прибора. При этом нет необходимости в направлении прибора на предприятие-изготовитель, но необходимо прислать "Руководство по эксплуатации" для внесения данных о первичной поверке.

С помощью дополнительный сменных блоков возможно определять следующие вещества:

Наименование сменного блока	Пределы измерений
ЭХД-О2– кислород	5 – 30 % объемных
ИКД-CO2 - диоксид углерода	0 – 4 % объемных
ЭХД-H2S –сероводород*)	5 – 30 мг/м3

 *) Блок ЭХД H₂S предназначен для определения концентрации сероводорода в парах нефти.

ИКД-органика для измерения концентраций:	Пределы измерений
Метана	0 – 13000 мг/м3
Этан	0 – 13000 мг/м3
Пропана	0 – 13000 мг/м3

Наименование сменного блока	Пределы измерений
ЭХД-SO2 - диоксид серы	5 – 50 мг/м3
ЭХД-HCl - хлорид водород	2,5 – 50 мг/м3
ЭХД-Cl2 – хлор	0,5 – 10 мг/м3
ЭХД-CHO – формальдегид	0,25 – 5 мг/м3
ЭХД-CHO – метанол	5 – 50 мг/м3
ЭХД-NO2 - диоксида азота	1 – 10 мг/м3
ЭХД-O3 - озона	0,1 – 10 мг/м3
ЭХД-CO - оксида углерода	10 – 100 мг/м3

Для измерения высоких концентраций паров углеводородов:

ФИД-1:	Пределы измерений
углеводороды алифатические С4-С10	2000 – 12000 мг/м3

Технические характеристики прибора соответствует требованиям ГОСТ: 8.578-2008, 12.1.005-88, 13320-81. Исполнение прибора IP33 в соответствии с ГОСТ 14254-96. Прибор имеет маркировку взрывозащиты 1ExibIIBT4X в соответствии с требованиями ГОСТ: Р 51330.0-99, Р 51330.10-99, Р 52350.0-2005, и может применяться во взрывоопасных зонах помещений и наружных установок.

Время установления показаний, от 5 до 90 с (в зависимости от типа применяемого сменного блока).

Габаритные размеры: длина – 190 мм, высота – 35 мм, ширина – 90 мм.

Масса, не более 0,6 кг.

Условия эксплуатации:

-  температура окружающей среды от минус 20 до 40 °С,

-  относительная влажность (при температуре 20 °С) - от 30 до 80 %,

-  атмосферное давление, от 630 до 800 мм рт. ст.

Время непрерывной работы не менее 6 ч.

Индикация измерений – прямая, алфавитно-цифровая.

Режим работы прибора периодический, повторяющийся.

Первичная поверка прибора проводится на базе предприятия-изготовителя региональными органами Госстандарта. Периодическая поверка прибора проводится не реже одного раз в двенадцать месяцев.

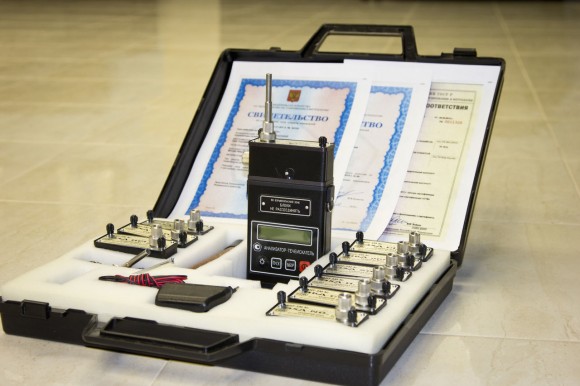

Комплект поставки: прибор поставляется заказчику со специализированным зарядным устройством, руководством по эксплуатации, содержащим методические указания по выполнению измерений, методикой поверки МП-242-1644-2013, сертификатом соответствия о взрывозащите с дополнением.

В комплект поставки входит комплект поверочный УП рабочий эталон 2 класса (регистрационный номер в Госреестре СИ 56354-14 предназначенный для проведения периодической поверки базового комплекта прибора силами региональных ЦСМ.

ВНИМАНИЕ! В случаях, когда загазованность рабочей зоны создается за счет выделения двух или более веществ, прибор используется при измерении массовых концентраций блоками ФИД, ИКД-органика и ЭХД-формальдегид только для предварительной оценки общей загазованности с последующим определением концентрации паров индивидуальных веществ специфичными методами. В остальных случаях возможно за счет селективности электрохимических датчиков возможно определение концентрации конкретного вещества при наличии в среде более одного источника загрязняющих веществ.

Гарантии изготовителя:

Гарантийный срок эксплуатации изделия составляет 24 месяца со дня продажи. В течении гарантийного срока покупатель имеет право на бесплатный ремонт изделия по неисправностям, являющимся следствием установленного дефекта материалов или производственных дефектов.

Примечание - гарантия не распространяется на покупное изделие – аккумулятор.

Внимание! При заказе сменных блоков ЭХД и ИКД необходимо учитывать, что срок службы детекторов, входящих в их состав не превышает 2 лет.

Пример информации для заказа – Анализатор-течеискатель АНТ-3М ДКТЦ.413441.104 ТУ. Калибровка на бензин, углеводороды алифатические, дизельное топливо. Дополнительно – сменные блоки на метан, сероводород, кислород.

Стоимость украинской метрологической калибровки прибора на определенный список веществ оговаривается дополнительно.

Дополнительно можно заказать:

- гибкий удлинитель длиной до 7 метров для проведения измерений в труднодоступных местах;

- устройство связи с объектом (УСО) ДКТЦ.426476.001 ТУ для связи прибора с ПЭВМ.
